金属零件3D打印手艺：SLM手艺与SLS手艺

3D打印手艺正快速改变着古板的生产方法和生涯方法，，，，，短短30年，，，，，3D打印手艺已获得迅速生长，，，，，并受到天下各国普遍关注。。。。。。。。随着3D打印手艺成熟度及性能的一直提升，，，，，3D打印应用的质料也越来越普遍，，，，，特殊是金属质料。。。。。。。。我们知道SLM手艺与SLS手艺是主流的金属零件打印手艺，，，，，那么它们有何差别？？？？？？？？

1989年，，，，，美国Texas大学C. Deckard提出激光选区烧结(SLS)手艺，，，，，稍后组建DTM公司。。。。。。。。1995年，，，，，德国Fraunhofer激光器研究所提出了激光选区熔化(SLM)手艺，，，，，用它能直接成型出靠近完全致密的金属零件。。。。。。。。 SLM与SLS同为粉末打印手艺，，，，，在打印历程上是基本一致的。。。。。。。。打印最先前由铺粉车将粉末质料铺至打印平台，，，，，再由激光举行烧结或融化，，，，，实现一层的打印，，，，，每完成一层，，，，，成型平台会下降一个层厚的高度，，，，，随后铺粉车会重新铺粉，，，，，再由激光热作用成型，，，，，一层一层堆叠直至形成一个三维零件，，，，，为避免金属氧化，，，，，整个历程需要在惰性气体情形下举行。。。。。。。。

腾博汇tbh·(中国区)诚信为本官方网站

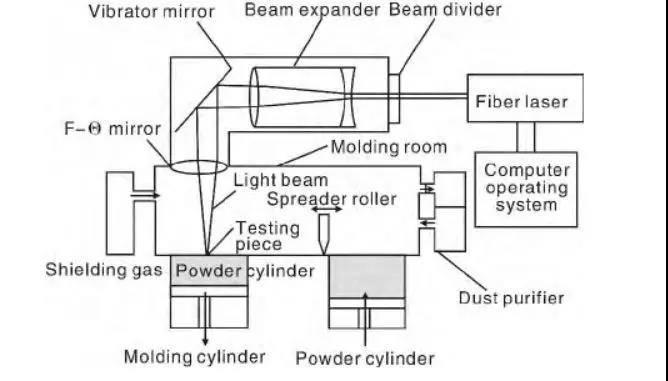

SLM成型原理图

腾博汇tbh·(中国区)诚信为本官方网站

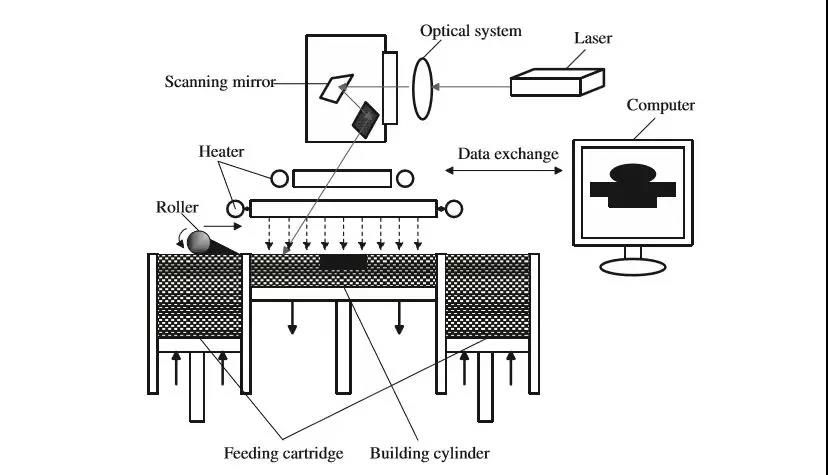

SLS成型原理图

虽然两种手艺的原理都是使用的激光束的热作用，，，，，但由于SLM与SLS激光的作用工具差别，，，，，他们所使用的激光器也有所差别。。。。。。。。SLM手艺为了更好的融化金属，，，，，需要使用金属有较高吸收率的激光束，，，，，以是一样平常使用的是Nd-YAG激光器（1.064微米）和光纤激光器（1.09微米）等波长较短的激光束。。。。。。。。SLS手艺一样平常应用的是波长较长（9.2-10.8微米）的CO2激光器。。。。。。。。

SLM手艺打印金属

SLM手艺通过激光器对金属粉末直接举行热作用，，，，，使其完全融化再经由冷却成型。。。。。。。。SLM是极具生长远景的金属零件3D打印手艺，，，，，SLM成型质料多为简单组分金属粉末，，，，，包括奥氏体不锈钢、镍基合金、钛基合金、钴铬合金和珍贵金属等。。。。。。。。激光束快速熔化金属粉末并获得一连的熔道，，，，，可以直接获得险些恣意形状、具有完全冶金团结、高精度近乎致密金属零件。。。。。。。。

腾博汇tbh·(中国区)诚信为本官方网站

使用SLM手艺打印的金属件

SLS手艺打印金属

简单金属粉末烧结

简单金属粉末的烧结：例如铁粉，，，，，先将铁粉预热到一定温度，，，，，再用激光束扫描、烧结。。。。。。。。烧结好的制件经热等静压处置惩罚，，，，，可使最后零件的相对密度抵达99.9%。。。。。。。。

金属混淆粉末烧结

金属混淆粉末的烧结：主要是两种金属的混淆粉末，，，，，其中一种粉末具有较低的熔点，，，，，另一种粉末的熔点较高。。。。。。。。例如青铜粉和镍粉的混淆粉。。。。。。。。先将金属混淆粉末预热到某—温度．再用激光束举行扫描，，，，，使低熔点的金属粉末熔化(如青铜粉)，，，，，从而将难熔的镍粉粘结在一起。。。。。。。。烧结好的制件再经液相烧结后处置惩罚，，，，，可使最后制件的相对密度抵达82%。。。。。。。。

金属粉末与有机黏合剂粉末的混淆体

金属粉末与有机黏合剂粉末的混淆体：将金属粉末与有机黏合剂粉末按一定比例匀称混淆，，，，，激光束扫描后使有机黏合剂熔化，，，，，熔化的有机黏合剂将金属粉末黏合在一起（如铜料和有机玻璃粉）。。。。。。。。烧结好的制件再经高温后续处置惩罚，，，，，一方面去除制件中的有机黏合剂，，，，，另一方面提高制件的力学强度和耐热强度。。。。。。。。

腾博汇tbh·(中国区)诚信为本官方网站

使用SLS手艺打印的金属件

除此之外，，，，，激光烧结历程中先是用灯管加热或者金属板热辐射的方法，，，，，将粉材加热到凌驾结晶温度，，，，，或许170摄氏度左右，，，，，使用被熔化的质料实现黏结成型，，，，，以是实体保存孔隙，，，，，力学性能差，，，，，部分零件要使用的话还要经由高温重熔。。。。。。。。SLM是激光选区熔化，，，，，顾名思义也就是在加工的历程中用激光使粉体完全熔化，，，，，不需要黏结剂，，，，，成型的精度和力学性能都比SLS要好，，，，，然而由于SLM没有热场，，，，，它需要将金属从20℃的常温加热到上千度的熔点，，，，，这个历程需要消耗重大的能量。。。。。。。。

上一篇：腾博汇tbh增材金属3D打印机特色解读下一篇：【手艺前沿】激光3D打印手艺打造纯金“微宝石”

分享到

微信扫一扫 : 分享

微信里点"发明",扫一下
二维码便可将本文分享至朋侪圈。。。。。。。。

返回列表
